مصنع خلط الاسفلت الثابته المتقدم ALB

ALBمصنع خلط الاسفلت الثابته المتقدم من قبل شركتنا جنبًا إلى جنب مع التكنولوجيا المتقدمة في الداخل والخارج ، والتي يمكن استخدامها لإنتاج حصى الإسفلت ، وخرسانة الإسفلت ، ورمل الأسفلت ، وخليط الأسفلت المعدل ، ومواد أخرى.

الموديل: ALB700 ~ ALB5000
السعة: 60t/h ~ 400t/h
يسلط الضوء:مزيج الدُفعات ، النمط الأوروبي ، المعيار الأوروبي ، مكونات فعالة من حيث التكلفة ، متينة ، موفرة للطاقة

ISO、CE、EAC
ضمان لمدة 12 شهرًا
خطاب الاعتماد مقبول
استجابة 7*24 ساعة

الاقتباس

المعلمات

موديل	ALB700	ALB1000	ALB1200	ALB1500	ALB2000	ALB3000	ALB4000	ALB5000
كمية الانتاج (t/h)	60	80	100	120	160	240	320	400
خلاط(kg/batch)	700	1000	1200	1500	2000	3000	4000	5000
تخزين الحصي (m³)	4×8	4×10	4×10	4×12	5×14	5×18	6×18	6×22
اسطوانة التجفيف (mm)	Ф1570 ×6500	Ф1750 ×7000	Ф1750 ×7000	Ф1950 ×8000	Ф2250 ×9000	Ф2500 ×12000	Ф3000 ×13000	Ф3500 ×14000
المروحة المستحثة (kw)	30	55	75	75	110	160	220	300
هوبرالتخزين ساخن （m³）	13	15	20	25	40	50	75	90
هوبرلوزن حصي ساخنه(kg)	800	1250	1500	1750	2250	3250	4500	5500
هوبرلوزن البيوتيمين (kg)	150	200	200	300	300	450	600	800
هوبرلوزن المسحوق (kg)	150	200	200	300	300	450	600	800
نظام لتسخين بزيت حراري	من 100،000 إلى 1300،000 كيلو كالوري / ساعة
خزان المسحوق（m³）	(بالاتفاق (اختياري
خزان لعادم （m³）	(بالاتفاق (اختياري
تنك البيوتيمين	(بالاتفاق (اختياري

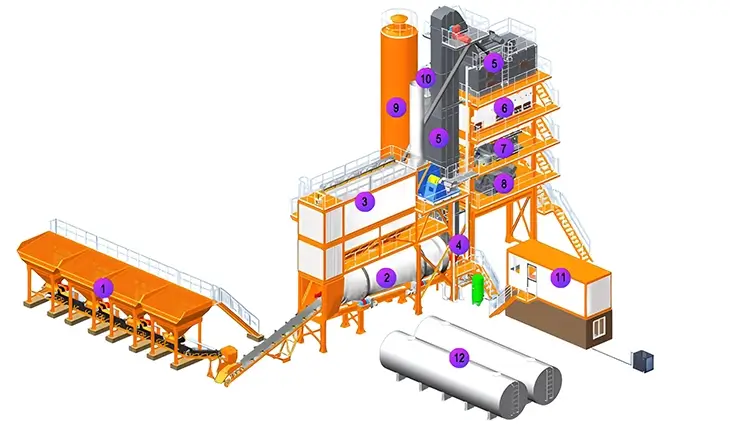

هيكل مصانع خلط الأسفلت ALB

1. مغذيات الركام البارد. 2. طبل التجفيف. 3. نظام جمع الغبار. 4. الموقد. 5. تهتز الشاشة. 6. صناديق الركام الساخن. 7. قياس المقاييس. 8. خلاط. 9. .صومعة المسحوق 10. .مصعد المسحوق 11. غرفة التحكم؛ 12. نظام البيتومين

المكونات الرئيسية لمحطات خلط الأسفلت ALB

1. نظام العرض الكلي

• هيكل معياري مع ممرات وسلالم.
• يمكن تعديل سرعة تغذية الركام البارد بواسطة محول التردد.
• حزام ناقل بجهاز حماية ، بما في ذلك وحدة توقف الطوارئ ، وسيور التباطؤ المضاد للانعكاس وحزام الجدار الجانبي.
• نظام التعويض الأوتوماتيكي ، جهاز إنذار النقص الكلي.
• تم تجهيز كل صندوق تجميع بارد بشاشة لتصفية الركام كبير الحجم.
• يتم تثبيت الهزاز على حاوية الركام الدقيقة.

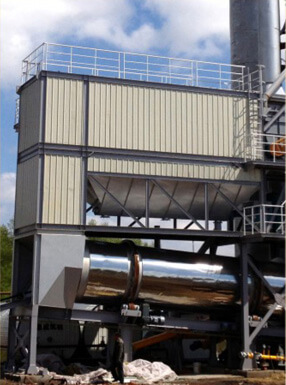

2. أسطوانة التجفيف ونظام فلترة الغبار

أسطوانة التجفيف:
• نظام ترشيح الغبار الفعال ، أسطوانة التجفيف المتصلة بفلتر الكيس ، وتقصير مسافة ترشيح الغبار ، وتحسين تأثير ترشيح الغبار.
• أسطوانة التجفيف مصنوعة من مادة مقاومة للتآكل ودرجة الحرارة ، متينة ودائمة.
• أجهزة النقل على اتصال وثيق بأسطوانة التجفيف.
• تحتوي أسطوانة التجفيف على طبقة عازلة للحرارة (بسمك 50 مم ، مصنوعة من الصوف الصخري) وغطاء حماية (مصنوع من الفولاذ المقاوم للصدأ).
• تشمل أجهزة النقل محركًا مزودًا بعاكس وجهاز مقاوم للاهتزاز ونظام تزييت.
• يتم تثبيت مستشعر درجة الحرارة على بوابة تصريف أسطوانة التجفيف.

نظام تنقية الغبار:
• نظام تنقية الغبار على مرحلتين: مرشح غبار الجاذبية وكيس الغبار.
• مرشح الجاذبية أمام مرشح غبار الكيس.
• يستخدم مرشح الكيس أكياس NOOEMX ، ولها طبقة عازلة للحرارة (50 مم ، صوف صخري).
• تنقية الغبار النفاث النبضي.

3. الموقد

• موقد أوتوماتيكي ، قوة نيران قوية ، ضوضاء منخفضة ، توفير للطاقة ، عملية سهلة.
• الوقود: ديزل أو فحم أو زيت ثقيل أو غاز طبيعي ) يوصى باستخدام الوقود الذي يمكنك الحصول عليه بسهولة.

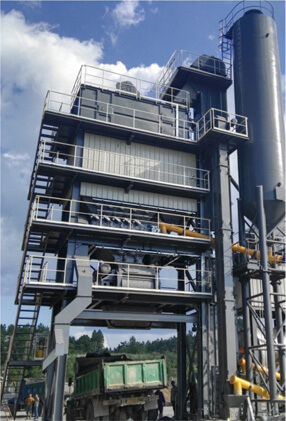

4. برج الخلط

شاشة تهتز
• شاشة تهتز بهيكل محسن وكفاءة عالية واستهلاك منخفض للطاقة.
• يتكون كل سطح اهتزاز من نصفين ، مناسبين للاستبدال والصيانة.

نظام الوزن
• تم تجهيز صناديق الركام الساخنة بمؤشر المستوى.
• يتم تركيب أنبوب التفريغ الحاد وأنبوب الفائض على برج الخلط.
• يشمل نظام الوزن مستشعر الوزن (خلية الحمل) ، ويتم إرسال الإشارة مباشرة إلى جهاز الكمبيوتر للتحكم ؛ نظام الوزن لديه وظيفة التعويض التلقائي.
• خلية التحميل: FLINTEC من ألمانيا.

5. خلاط

• ذراع الخلط ، مجداف وبطانة مصنوعة من مادة مقاومة للتآكل.
• يتم تشغيل الخلاط ثنائي المحور بمحركات متزامنة ، وخلط ومزج ثلاثي الأبعاد داخل الخلاط ، وأداء خلط أفضل.
• تحمل: SKF من سويسرا.
• المنصة والسلم على برج الخلط المصنوع من مادة مجلفنة على الساخن.

6. نظام تخزين وتوريد البيتومين

• سخان الزيت الحراري: يتم التحكم في درجة حرارة البيتومين وتعديلها تلقائيًا.
• تم تركيب مستشعر درجة الحرارة ومستشعر مستوى السائل.
• خزانات البيتومين بكافة المواسير والصمامات والمضخات اللازمة.

7. نظام التحكم

• مراقبة هيكل التحكم ومراقبة العملية (درجة الحرارة ، الضغط ، التردد ، إلخ)
• وضع التحكم: تلقائي أو يدوي ؛ كمبيوتر صناعي.
• اللغة: الإنجليزية والصينية ؛ يمكنك تبديل اللغات في أي وقت.
• إلكترونيات: سيمنز.
