إن جهاز صهر البيتومين هو قطعة من المعدات التي تستخدم خصيصًا لتسخين وإذابة البيتومين الصلب المعبأ في أكياس أو في براميل. ويمكن استخدام البيتومين المذاب في مصانع الأسفلت لإنتاج خليط الأسفلت، فضلاً عن الأغراض الصناعية الأخرى. وبشكل عام، فإن جهاز صهر البيتومين المعبأ في أكياس شائع جدًا في البلدان ذات المناخ البارد، مثل روسيا. بينما في مناطق خطوط العرض المنخفضة، تكون مصاهر البيتومين الطبلية مقنعة.
مكونات مذيبات الأسفلت
يمكن تقسيم معدات صهر البيتومين المعبأة في أكياس إلى أربعة أجزاء، غرفة الصهر، وحدة الرفع، فرن الزيت الحراري، وخطوط الأنابيب.
1. غرفة الذوبان
تتكون غرفة الصهر من 3 أو 5 منافذ تغذية وغرفة تسخين وتعتمد على هيكل مثبت على زلاجة، وهو مناسب للنقل وإعادة التوطين. يتم ترتيب أنبوب زيت موصل للحرارة أسفل منفذ التفريغ، ويتم ترتيب أنبوب زيت موصل للحرارة عالي الحرارة في غرفة التسخين للتسخين السريع للبتومين.
2. وحدة الرفع
تتكون وحدة الرفع بشكل أساسي من دعامة رفع ورافعة كهربائية. وهي تعتمد على هيكل مجمع ومتصلة بالكامل بالمسامير لسهولة النقل.
3. فرن الزيت الحراري
يتم تسخين الزيت الحراري بواسطة غلاية الزيت الحراري ثم يتم تداوله في غرفة الصهر، ونقل الحرارة لصهر البيتومين الصلب.
4. خطوط أنابيب
تنقل خطوط الأنابيب غير الملحومة الزيت الحراري من السخان إلى وحدة التسخين.
سير العمل في جهاز صهر البيتومين المعبأ في أكياس
- قم بتشغيل فرن الزيت الحراري
- انقل البيتومين في أكياس أسفل معدات الرفع مباشرة
- قم بإزالة عبوة الكيس يدويًا، واستخدم المشابك الخاصة لربط البيتومين ذي النوع الكتلي
- قم بتفعيل الرافعة الكهربائية لرفع البيتومين ثم تحريكه بشكل جانبي إلى أعلى أي منفذ تغذية
- افتح الفتحة، وضع الكتل في حجرة الصهر
- يتم تقسيم البيتومين الصلب إلى عدة كتل صغيرة عن طريق الحرارة ويسقط في حجرة التسخين
- يذيب أنبوب الزيت الحراري عالي الحرارة الكتل الصغيرة إلى بيتومين سائل
- قم بضخ البيتومين السائل إلى جهاز تخزين للاستخدام.
الاحتياطات اللازمة لاستخدام البيتومين ميلتر
- قم بإعداد الأساس وفقًا للرسم المقدم من قبل الشركة المصنعة، إذا لزم الأمر.
- قم بفحص خطوط الأنابيب والصمامات وفرن الزيت الحراري وما إلى ذلك في جهاز صهر البيتومين قبل الاستخدام الأول.
- احرص على إبقاء حوض التسخين نظيفًا وأنبوب المخرج ناعمًا.
- قم بإجراء صيانة لفرن الزيت الحراري والمكونات الأخرى بشكل دوري.
- راقب أنبوب العادم الحراري بشكل متكرر، وتعامل معه فورًا في أي وقت يظهر فيه تسرب أو أي شيء من هذا القبيل.

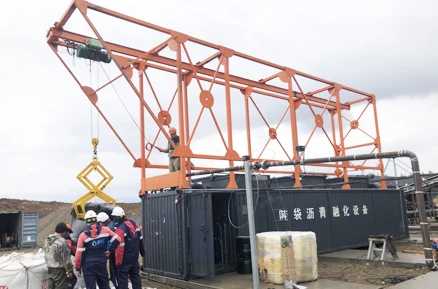

في النهاية، دعونا نلقي نظرة على مشهد العمل الحقيقي لآلة صهر البيتومين ذات الثلاثة منافذ للتغذية من خلال صورة تم التقاطها في روسيا.
| منافذ التغذية | 3 |
| قدرة الرفع | أقصى وزن للرفع 2 طن |
| ارتفاع الرفع | 3m |
| معدل تدفق مضخة القار | ≧24m³/h |
| قدرة الانصهار | ≧6t/h |
| أبعاد وحدة الرفع | 12 * 2.2 * 4m |
| أبعاد غرفة التسخين | 9.1 * 2 * 2m |
| العزل الحراري | صوف صخري 50 مم بالإضافة إلى ورقة |
