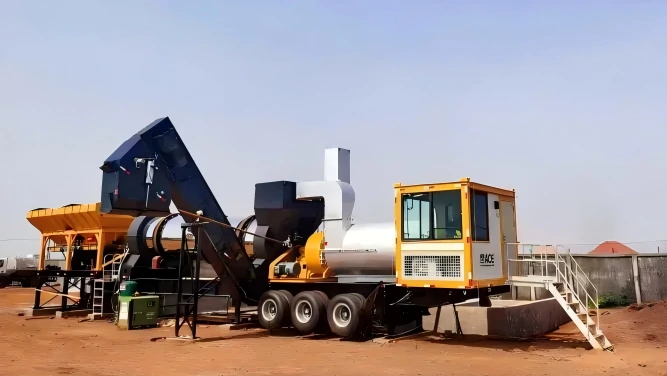

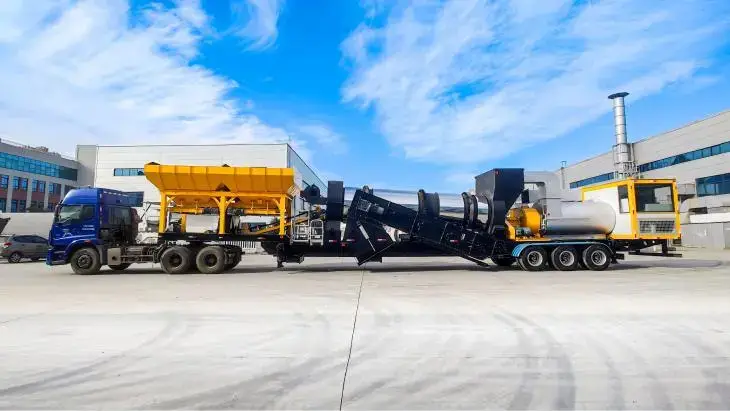

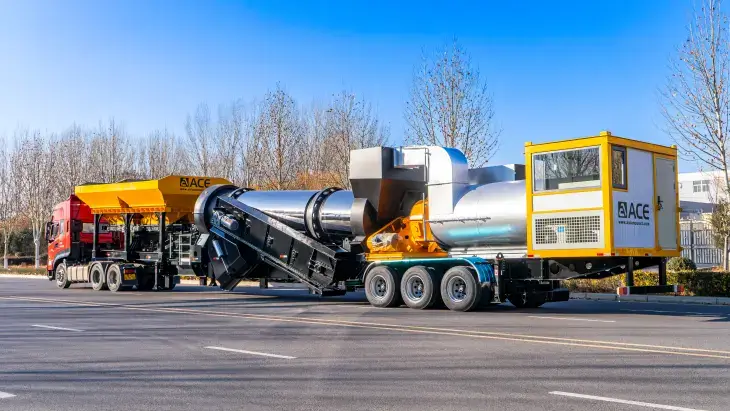

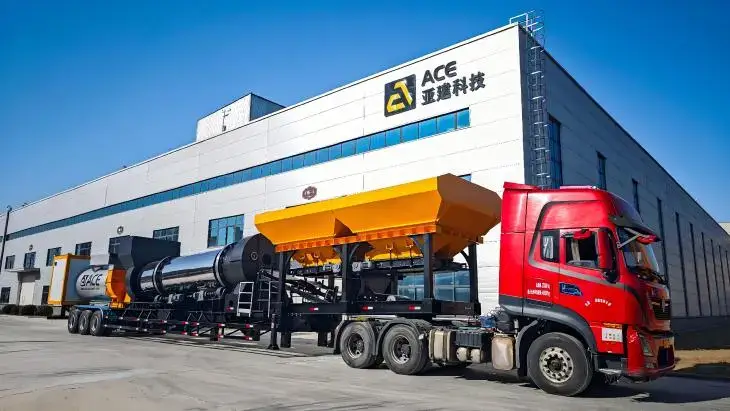

مصنع الأسفلت المتنقل الفائق IAP
نظرًا لكونها أكثر التقنيات تقدمًا لإنتاج الإسفلت والخط الأكثر إحكاما لمصانع الأسفلت في السوق ، تتميز مصانع الأسفلت من سلسلة IAP بالخصائص التالية: في وحدة متنقلة واحدة ، تكلفة أقل للنقل ، مساحة منخفضة وتكلفة منخفضة للتركيب ، سريع وسهولة التركيب ، كفاءة استهلاك الوقود ، رؤية ممتازة للإنتاج ، الراحة وبيئة العمل أثناء التشغيل ، سلامة التشغيل. مثالي لجميع أنواع المشاريع.
تتميز مصانع الأسفلت من سلسلة IAP بالمرونة والقدرة على الحركة المفرطة ، ومن السهل جدًا تنفيذ النقل بين مواقع العمل ؛ ليس شهرًا ولا يومًا ، بل يجب أخذ بعض الوقت فقط لإعادة التجميع وإعادة الإنتاج ؛ الأقواس القابلة للطي والهندسة البارعة لا تترك أي أساس مطلوب ، ويتم توفير الكثير من وقت التوقف عن العمل والقوى العاملة.
مواصفات: IAP40, IAP60, IAP80, IAP100, IAP120
مية الانتاح:
40t/h, 60t/h, 80t/h, 100t/h, 120t/h
معلمات التكوين لمصنع الأسفلت المتنقل الفائق IAP
| مواصفات | IAP40 | ||||||
|---|---|---|---|---|---|---|---|
| كمية الانتاح | 40t/h | ||||||
| اسطوانة التجفيف والخلط | Φ1200*5000mm | ||||||
| استهلاك الوقود | استهلاك الديزل: 6.5 كجم / طن | ||||||
| درجة حرارة الإسفلت الساخنة | 130 ℃ -165 ℃ (قابل للتعديل) | ||||||
| انبعاثات الهواء | ≤100 مجم / متر مكعب عادي | ||||||
| الطاقة المركبة | 63.55 كيلو واط | ||||||
| الوزن الكلي | 26 طن | ||||||
| أبعاد النقل | 17.1 م * 3.09 م * 4 م (L * W * H) | ||||||
| منطقة تغطية النبات | 17 م * 37 م * 5.5 م (L * W * H) |
| مواصفات | IAP60 | ||||||
|---|---|---|---|---|---|---|---|
| كمية الانتاح | 60t/h | ||||||
| اسطوانة التجفيف والخلط | Φ1500*6500mm | ||||||
| استهلاك الوقود | استهلاك الديزل: 6.5 كجم / طن | ||||||
| درجة حرارة الإسفلت الساخنة | 130 ℃ -165 ℃ (قابل للتعديل) | ||||||
| انبعاثات الهواء | ≤100 مجم / متر مكعب عادي | ||||||
| الطاقة المركبة | 99.5 كيلو واط | ||||||
| الوزن الكلي | 30 طن | ||||||
| أبعاد النقل | 20 م * 3.09 م * 4 م (L * W * H) | ||||||
| منطقة تغطية النبات | 17 م * 37 م * 5.5 م (L * W * H) |
| مواصفات | IAP100 | ||||||
|---|---|---|---|---|---|---|---|
| كمية الانتاح | 100t/h | ||||||
| اسطوانة التجفيف والخلط | Φ1500*7500mm | ||||||
| استهلاك الوقود | استهلاك الديزل: 6.5 كجم / طن | ||||||
| درجة حرارة الإسفلت الساخنة | 130 ℃ -165 ℃ (قابل للتعديل) | ||||||
| انبعاثات الهواء | ≤100 مجم / متر مكعب عادي | ||||||
| الطاقة المركبة | 167 كيلو واط | ||||||
| الوزن الكلي | 55 طن | ||||||
| أبعاد النقل | 23 م * 3.09 م * 4 م (L * W * H) | ||||||
| منطقة تغطية النبات | 17 م * 37 م * 5.5 م (L * W * H) |
| مواصفات | IAP120 | ||||||
|---|---|---|---|---|---|---|---|
| كمية الانتاح | 120t/h | ||||||
| اسطوانة التجفيف والخلط | Φ1800*8000mm | ||||||
| استهلاك الوقود | استهلاك الديزل: 6.5 كجم / طن | ||||||
| درجة حرارة الإسفلت الساخنة | 130 ℃ -165 ℃ (قابل للتعديل) | ||||||
| انبعاثات الهواء | ≤100 مجم / متر مكعب عادي | ||||||
| الطاقة المركبة | 226 كيلو واط | ||||||
| الوزن الكلي | 70 طن | ||||||
| أبعاد النقل | 223 م * 3.09 م * 4 م (L * W * H) | ||||||
| منطقة تغطية النبات | 17 م * 37 م * 5.5 م (L * W * H) |
يسلط الضوء

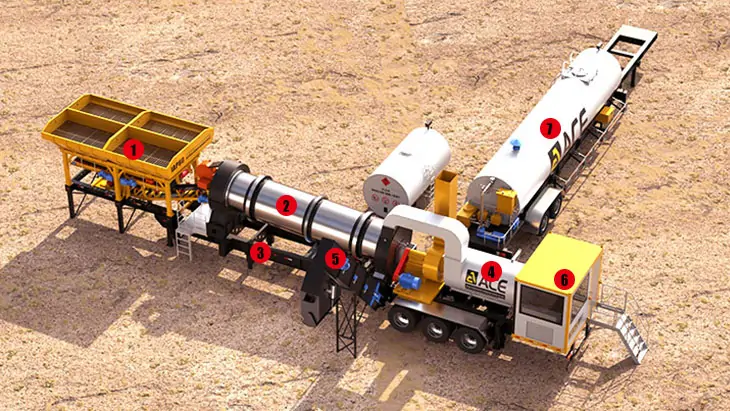

مخطط الهيكل
١. وحدات التغذية الباردة؛ ٢. أسطوانة التجفيف ذات التدفق المتوازي؛ ٣. هيكل السيارة؛ ٤. جامع الغبار؛ ٥. ناقل التحميل؛ ٦. غرفة التحكم؛ ٧. خزان البيتومين (اختياري)
بفضل ٢٠ عاماً من الخبرة في التصميم والتصنيع، تشتهر مصانع الأسفلت من لياويوان بإنتاجيتها وكفاءتها ومتانتها. سلسلة IAP، التي تم بحثها وتطويرها خصيصاً للمناطق التي تتطلب قدرة تنقل عالية، ليست استثناءً.
مكونات مصنع الأسفلت الفائق الحركة

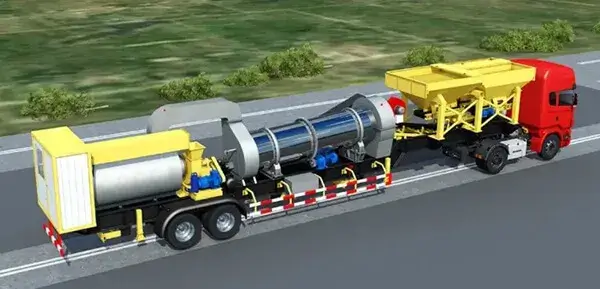

1. الكل في وحدة متنقلة واحدة أو وحدتين فقط
• نوع متنقل متكامل مستمر ، مثالي لجميع أنواع المشاريع. يعكس خط الإنتاج بالكامل في وحدة متنقلة واحدة فقط تكاليف نقل أقل واستثمارًا أقل للمصنع وحزمة الشحن ؛ سهولة التكيف مع مواقع البناء المختلفة ، وتعقيد منخفض للتركيب ، ووقت أقل للتعبئة والتجميع.
• مكونات للخدمة الشاقة مع عمر خدمة طويل.
• نظام ذكي لتشخيص الأخطاء.
• إكسسوارات عشوائية مجانية ، سهولة الوصول إلى عناصر التآكل.
2. كفاءة في استهلاك الوقود
• يمكن للتصميم المحسن بشكل متكرر لشفرة الرفع وطبقة العزل المصنوعة من الفولاذ المقاوم للصدأ أن يقلل بشكل فعال من فقد الحرارة لأسطوانة التجفيف ، ويوفر استهلاك الوقود ويحسن الكفاءة الحرارية بشكل كبير.
• تعتمد منطقة الاحتراق لأسطوانة التجفيف على مواد مقاومة للتآكل ومقاومة للحرارة مع عمر خدمة طويل.
• اشتعال ثانوي بالغاز ، موثوقية عالية للاشتعال.
• خط أنابيب تطهير فريد من نوعه ، يمنع بشكل فعال انسداد دائرة الزيت.
3. نظام التحكم
• سيقوم النظام بتنبيه المشغل إذا احتاج إلى التدخل أو تحويل المصنع إلى حالة آمنة في حالة الطوارئ.
• يتوفر وضع التشغيل التلقائي واليدوي ، ويمكن للمشغل التبديل إلى التشغيل اليدوي في أي وقت.
• يساعد اكتشاف الأخطاء عبر الإنترنت المشغل على استكشاف الأعطال وإصلاحها دون صعوبة.
• يضمن العرض البديهي لجميع معلمات التحكم في العملية وتدفق التشغيل المحسن الموثوقية الكاملة والأداء المتفوق.
• جدار كابينة التحكم مصنوع من صفيحة فولاذية ملونة ، مغلفة بطبقة مزدوجة من العزل الحراري وعزل الصوت.
• جميع المكونات الكهربائية الرئيسية المعتمدة في وحدة التحكم هي من علامات تجارية مشهورة عالميًا مثل Siemens ، تتمتع بوظيفة الحماية الثانوية والتشابك.
• تأتي كابينة التحكم مع مكيف سبلت وسلم قابل للطي.
4. جامع الغبار
• ضباب الماء المتكون داخل مجمع الغبار بواسطة 6 فوهات رش كبيرة من الفولاذ المقاوم للصدأ خالية من الانسداد قادرة على تلبية الحد الأدنى من متطلبات تكوين الماء.
• يمكن ضبط مخمد مروحة السحب المستحثة تلقائيًا لتكوين ضغط سلبي ثابت ، مما يساعد على تحقيق كفاءة التنظيف المثلى.
• بصرف النظر عن رذاذ الماء ، تساهم تقنيات ترشيح غشاء الماء والغبار الحلزوني أيضًا في احتباس جيد جدًا لغاز العادم المحمّل بالغبار.
• يمكن طي المدخنة إلى جانب واحد من مجمع الغبار عندما تكون محطة الأسفلت جاهزة للنقل ، مما يقلل من المخاطر غير المتوقعة بسبب الارتفاع.

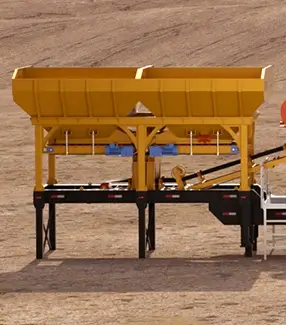

5. مغذيات باردة
• سيصدر إنذار نقص التغذية في حالة نقص الركام.
• يمكن أن يتجنب هزاز الجدار الأوتوماتيكي التصاق المواد على الجدار الحاد لقادوس الركام الناعم.
• يضمن مقياس الحزام الفردي الموجود أسفل كل قادوس جرعات الركام المتوافقة مع النسبة المحددة مسبقًا.
• سيتم إجراء التحكم الآلي النسبي المتزامن بسبب التحكم في سرعة تحويل التردد المتغير.
• تعمل شبكة الحماية الموجودة أعلى كل قادوس على حماية الصدمات بشكل فعال من تدفق الركام وفي الوقت نفسه تقوم بتصفية الركام كبير الحجم.
• تعمل شبكة الحماية الموجودة أعلى كل قادوس على حماية الصدمات بشكل فعال من تدفق الركام وفي الوقت نفسه تقوم بتصفية الركام كبير الحجم.
• الألواح المتصلة بأعلى القواديس ، القادرة على الانقلاب رأساً على عقب ، تزيد من حجم التغذية الكلية.
6. أسطوانة تجفيف ذات تدفق متوازي
• تعمل الطبقة العازلة المصنوعة من الفولاذ المقاوم للصدأ على تقليل فقد الحرارة بشكل فعال ، مما يحسن الكفاءة الحرارية إلى أقصى حد.
• تعتمد منطقة الاحتراق لأسطوانة التجفيف على مواد مقاومة للتآكل ومقاومة للحرارة مع عمر خدمة طويل.
• يضمن الخلط المستمر كفاءة إنتاج عالية جدًا للمصنع بأكمله.
• يتم استخدام نظام إشعال أكثر واقعية على مرحلتين.
• تتوفر شعلات الوقود المزدوج الشهيرة عالميًا للخيار ، مع ضمان كفاءة الاحتراق.
7. هيكل السيارة
• إنه مصنوع من فولاذ منخفض الصلابة عالي القوة مع مساحة مقطع عرضي كبيرة ، ويمتلك قوة وصلابة جيدة.
• إن مجموعة المحور المزدوج وثماني عجلات تمكن نفسها من تحمل حمولة ضخمة.
• التشحيم المركزي يجعل عمل التشحيم المزعج أصلاً أكثر ملاءمة.
• الأرجل الداعمة صلبة ، وسطح التلامس مع الأرض كبير بحيث يمكن التغلب على الأرض غير المستوية.
8. ناقل التحميل
• إن ناقل السحب مغلق تمامًا ليس فقط لتجنب فقد الحرارة ولكن لتقليل تلوث البيئة المحيطة الناجم عن دخان الأسفلت.
• يمكن تحقيق الخلط الثانوي بفضل ناقل سلسلة السحب ، مما يجعل خليط الأسفلت أكثر اتساقًا.
• يتم سحب الخليط عن طريق الكشط وبالتالي يتم نقل جميع الغرامات وعدم فقدها.

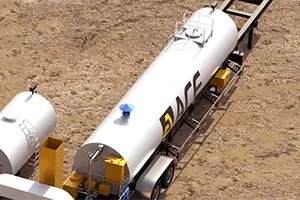

9. خزان تخزين البيتومين (اختياري)
• يتوفر نوعان من خزانات البيتومين. يتم تزويد الخزانات المسخنة بالزيت الساخن بسخان زيت حراري. خزانات التدفئة المباشرة مزودة بموقد.
• جميع خزانات البيتومين مزودة بأدوات تحكم حرارية آلية ومؤشرات مستوى.
• مزود بهيكل السيارة ، يسهل نقل خزان البيتومين كوحدة واحدة متحركة.
• تتراوح سعات التخزين من 20 طنًا إلى 30 طنًا.
